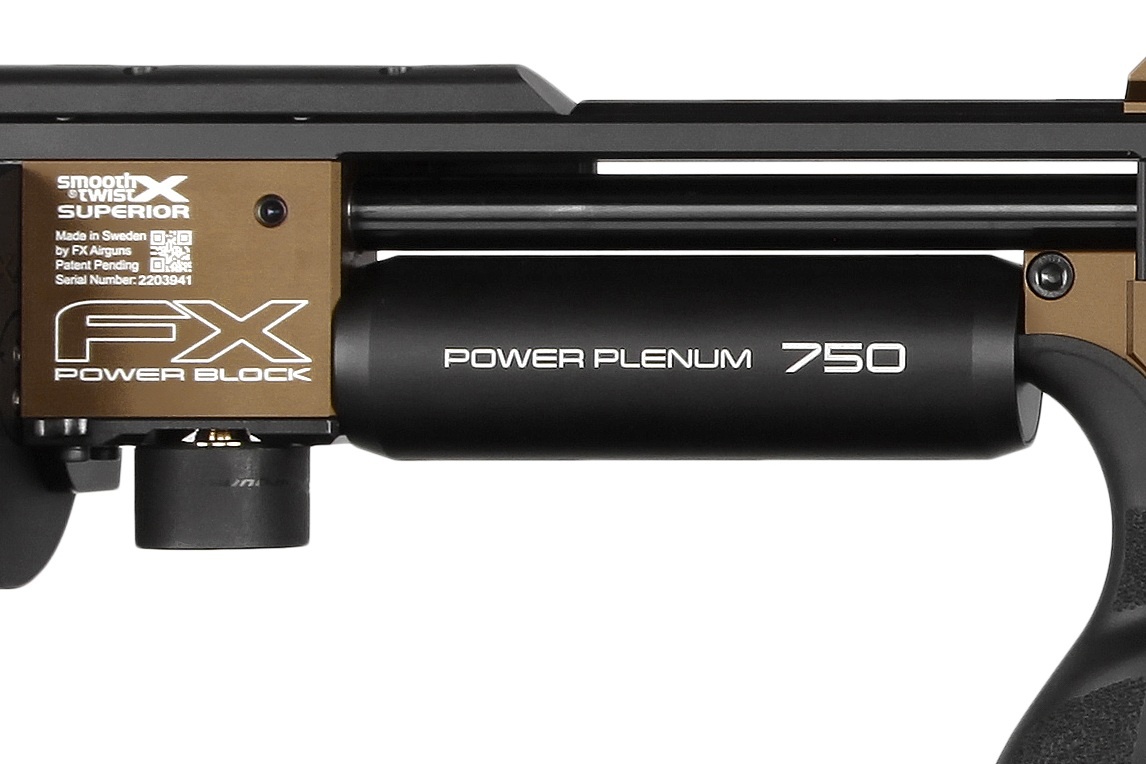

Wat is een plenum bij een PCP-luchtbuks en wat doet het?
Wat is een plenum bij een PCP-luchtbuks?
Het plenum is een luchtkamer in het persluchtsysteem van een PCP-luchtbuks. In deze kamer wordt een hoeveelheid perslucht beschikbaar gehouden die tijdens het schot door het ventiel richting de loop kan stromen.
Bij veel gereguleerde PCP's bevindt het plenum zich tussen de regulator en het ventiel. De regulator vult deze kamer tot de ingestelde werkdruk. Wanneer er wordt geschoten, wordt een deel van de lucht uit het plenum gebruikt. Daarna vult de regulator het plenum opnieuw voor het volgende schot.
Het plenum kun je daarom zien als de tijdelijke luchtvoorraad waaruit de PCP tijdens een schot kan putten.
Wil je eerst begrijpen hoe de regulator deze werkdruk bepaalt? Lees dan ons artikel Wat is een regulator bij een PCP-luchtbuks en hoe werkt deze?.
Waar zit het plenum in een PCP?
De exacte plaats en constructie verschillen per PCP. Bij een gereguleerd systeem ziet de luchtstroom er vereenvoudigd ongeveer zo uit:
persluchtreservoir → regulator → plenum → ventiel → transferpoort → loop
Het hoofdreservoir bevat de grote voorraad perslucht onder hoge druk. De regulator verlaagt deze druk naar de ingestelde werkdruk. Achter de regulator bevindt zich vervolgens een hoeveelheid lucht die op deze lagere druk beschikbaar is voor het schot. De ruimte waarin die lucht beschikbaar wordt gehouden noemen we het plenum.
Niet iedere PCP is op exact dezelfde manier opgebouwd. Bij sommige systemen is het plenum duidelijk als afzonderlijke kamer herkenbaar, terwijl het bij andere ontwerpen meer geïntegreerd is in het ventielhuis of de constructie rondom de regulator.
Op onze pagina met PCP-luchtbuksen vind je verschillende voorbeelden van moderne PCP-systemen en meer uitleg over de techniek.
Wat gebeurt er met het plenum tijdens een schot?
Vlak voor het schot is het plenum gevuld met perslucht op ongeveer de door de regulator bepaalde werkdruk.
Wanneer de trekker wordt overgehaald, opent het ventiel gedurende een zeer korte tijd. Een deel van de lucht uit het plenum stroomt via de transferpoort naar de ruimte achter de pellet of slug. De uitzettende lucht versnelt vervolgens het projectiel door de loop.
Hierdoor neemt de hoeveelheid lucht en de druk in het plenum tijdelijk af.
Na het schot sluit het ventiel. Omdat de druk achter de regulator nu lager is geworden, laat de regulator opnieuw lucht vanuit het hoofdreservoir door. Het plenum wordt weer gevuld totdat de ingestelde regulatordruk is bereikt.
Daarna is het systeem opnieuw klaar voor het volgende schot.
Wat betekent plenumvolume?
Met het plenumvolume bedoelen we de inhoud van de luchtkamer. Meestal wordt deze inhoud uitgedrukt in kubieke centimeters (cc).
Het volume is belangrijk omdat druk alleen niet bepaalt hoeveel lucht voor een schot beschikbaar is. Ook de hoeveelheid ruimte waarin die perslucht is opgeslagen speelt een rol.
Een groter plenum kan bij dezelfde druk meer perslucht bevatten dan een kleiner plenum. Daardoor kan tijdens het openen van het ventiel potentieel een grotere hoeveelheid lucht beschikbaar zijn.
Dat is vooral relevant bij PCP's die relatief veel lucht nodig hebben, bijvoorbeeld door een groter kaliber, een zwaar projectiel of een hogere vermogensafstelling.
Is een groter plenum altijd beter?
Nee. Een groter plenum betekent vooral dat er meer luchtvolume beschikbaar kan zijn. Dat betekent niet automatisch dat de PCP nauwkeuriger, efficiënter of krachtiger wordt.
Het ventiel moet de beschikbare lucht namelijk ook daadwerkelijk kunnen gebruiken. Daarnaast spelen de regulatordruk, ventielopening, hamerinstelling, transferpoort, loop en het gebruikte projectiel een rol.
Als een PCP voor zijn huidige afstelling maar een beperkte hoeveelheid lucht nodig heeft, levert een veel groter plenum niet vanzelf een voordeel op.
Een goed PCP-systeem draait daarom niet om één zo groot mogelijk onderdeel, maar om de juiste verhouding tussen de verschillende onderdelen.
Plenumvolume en regulatordruk werken samen
Plenumvolume en regulatordruk moeten niet los van elkaar worden bekeken.
Een klein plenum op een relatief hoge druk en een groter plenum op een lagere druk kunnen beide een bepaalde hoeveelheid perslucht beschikbaar stellen, maar het gedrag van het systeem hoeft daardoor niet hetzelfde te zijn.
Daarnaast bepaalt het ventiel hoeveel van die beschikbare lucht tijdens het schot daadwerkelijk wordt doorgelaten.
Daarom is het te eenvoudig om te zeggen dat meer regulatordruk of meer plenumvolume automatisch meer vermogen oplevert. Een PCP moet als compleet luchtsysteem worden afgesteld.
Meer achtergrond over regulatordruk vind je in ons artikel over de werking van een PCP-regulator.
Welke rol speelt het ventiel?
Het plenum kan voldoende lucht bevatten, maar uiteindelijk bepaalt het ventielsysteem hoeveel lucht er tijdens het schot richting de loop kan stromen.
Wanneer het ventiel opent, ontstaat er een verbinding tussen de luchtvoorraad in het plenum en de transferpoort richting de loop. Hoe lang en hoe ver het ventiel opent heeft invloed op de hoeveelheid lucht die wordt doorgelaten.
Daarbij speelt onder andere het hamermechanisme een rol. Een verandering aan de hamerinstelling kan invloed hebben op de manier waarop het ventiel wordt geopend.
Dit verklaart waarom alleen het vergroten van een plenum niet voldoende is om een PCP goed af te stellen. Regulator, plenum, hamer en ventiel moeten samenwerken.
Waarom hebben krachtige PCP's vaak een groter plenum?
Om een zwaarder projectiel of een projectiel met een hogere snelheid te versnellen is doorgaans meer energie nodig. Bij een PCP komt die energie uiteindelijk uit de expansie van perslucht.
Een groter plenum kan ervoor zorgen dat tijdens het schot een grotere hoeveelheid lucht beschikbaar is zonder dat daarvoor uitsluitend de regulatordruk hoeft te worden verhoogd.
Dat is een van de redenen waarom bij krachtige moderne PCP-platformen relatief grote plenums worden toegepast. SEM benoemt dit principe ook bij de technische uitleg van de PCP-luchtbuksen.
De benodigde grootte blijft echter afhankelijk van de complete configuratie. Een groot plenum dat nuttig is bij een krachtige PCP in een groot kaliber hoeft bij een lichtere afstelling helemaal geen voordeel te bieden.
Heeft het plenum invloed op het aantal schoten?
Indirect wel, maar ook hier moet naar het complete systeem worden gekeken.
De lucht die tijdens ieder schot uit het plenum wordt gebruikt, moet daarna vanuit het hoofdreservoir worden aangevuld. Hoe meer lucht een PCP per schot verbruikt, hoe sneller de druk in het hoofdreservoir afneemt.
Een groter plenum betekent echter niet automatisch dat bij ieder schot ook meer lucht wordt verbruikt. Het daadwerkelijke verbruik wordt bepaald door de combinatie van druk, ventielwerking en afstelling.
Daarom kun je de efficiëntie van een PCP niet alleen beoordelen aan de hand van het formaat van het plenum.
Wat gebeurt er naarmate het reservoir leger raakt?
Zolang de druk in het hoofdreservoir voldoende boven de ingestelde regulatordruk ligt, kan de regulator het plenum na ieder schot opnieuw op de gewenste werkdruk brengen.
Wanneer de reservoirdruk uiteindelijk te dicht bij de regulatordruk komt, kan de regulator dat niet meer op dezelfde manier doen. Vanaf dat moment bevindt de PCP zich buiten zijn normale gereguleerde werkgebied.
Hoe lang een PCP binnen dat werkgebied blijft, hangt onder andere af van de vuldruk, regulatordruk, inhoud van het reservoir en het luchtverbruik per schot.
Hoe het hoofdreservoir veilig wordt gevuld behandelen we uitgebreid in Hoe vul je een PCP-luchtbuks?.
Moet je zelf het plenum van een PCP aanpassen?
Bij de meeste PCP's is het plenum onderdeel van het ontwerp van de fabrikant en hoef je hier als gebruiker niets aan te veranderen.
Bij sommige modulaire of sterk instelbare PCP-platformen bestaan wel mogelijkheden om het plenumvolume te veranderen. Zo'n aanpassing moet echter altijd worden bekeken in combinatie met de rest van het luchtsysteem.
Een groter plenum monteren zonder te begrijpen hoe regulator, hamer, ventiel en luchtstroom zijn afgesteld, levert niet automatisch betere prestaties op.
Volg daarom de specificaties en instructies van de fabrikant wanneer je wijzigingen aan het persluchtsysteem overweegt.
Het plenum als onderdeel van het complete PCP-systeem
Het belangrijkste om te onthouden is dat het plenum een hoeveelheid perslucht op werkdruk beschikbaar houdt voor het schot.
De regulator bepaalt op welke druk deze lucht beschikbaar wordt gesteld, het plenum bepaalt mede hoeveel lucht er kan worden opgeslagen en het ventiel bepaalt hoeveel daarvan tijdens het schot wordt doorgelaten.
Wie deze drie onderdelen als één systeem bekijkt, begrijpt veel beter waarom de afstelling van een moderne PCP niet draait om één drukwaarde of één onderdeel.
